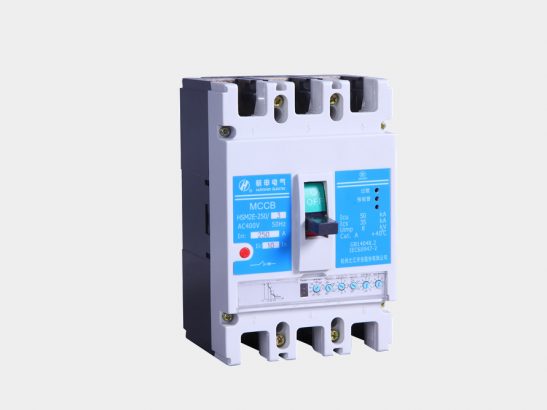

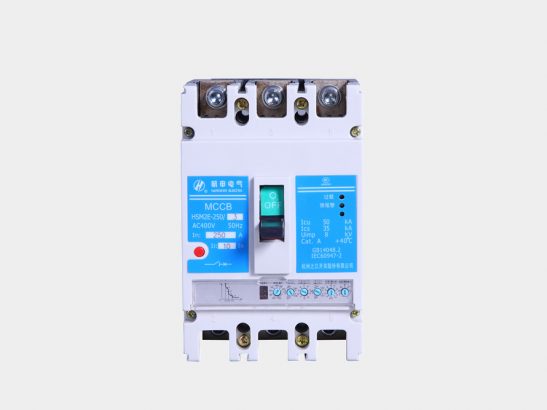

该型号高压断路器有125A、250A、400A、630A、800A共三个壳架，瞬时电流年纪16A~800A。
- 全系列断路器可水平安装（横装）、垂直安装（竖装）、平躺安装；
- 全系列断路器均具有隔离功能
- 断路器可满足海拔高度2000米及以下场合的使用要求
- 断路器按用途分配电型和电机保护型
- 正常使用条件
| 型号 | HSM2E-125 | HSM2E-250 | HSM2E-400 | HSM2E-630 | HSM2E-800 | |||||||
| 分断等级 | L | M | L | M | L | M | L | M | L | M | ||
| 额定电流 A | 32/63/100/125 | 250 | 400 | 630 | 630/800 | |||||||
| 极数 | 3/4 | |||||||||||
| 额定绝缘电压 V | 1000 | |||||||||||
| 额定冲击耐受电压 V | 8000 | |||||||||||
| 额定工作电压 V | AC400 | |||||||||||
| 飞弧距离 mm | ＜50 | ＜100 | ||||||||||
| 极限短路分断能力kA | AC400V | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 | 65 | |
| 运行短路分断能力kA | AC400V | 35 | 50 | 35 | 50 | 42 | 65 | 42 | 65 | 42 | 65 | |
| 短时耐受电流 kA/S | / | / | 5/0.5 | 8/1 | 10/1 | |||||||
| 操作性能（寿命） 次 | 有载 | 8000 | 8000 | 7500 | 7500 | 7500 | ||||||
| 无载 | 20000 | 20000 | 20000 | 15000 | 15000 | |||||||
| 外形尺寸（宽×高×深） | 三极 | 92×150×92 | 107×165×90 | 150×257×106.5 | 150×257×106.5 | 210×280×115.5 | ||||||
| 四极 | 122×150×92 | 142×165×90 | 198×257×106.5 | 198×257×106.5 | 280×280×115.5 | |||||||
