该一系列低压断路器有100A、250A、400A、630A共两个壳架，电流量年纪10A~630A。
- 全系列断路器可水平安装（横装）、垂直安装（竖装）、平躺安装；
- 全系列断路器均具有隔离功能
- 断路器可满足海拔高度2000米及以下场合的使用要求
- 断路器按用途分配电型和电机保护型
- 断路器按剩余电流保护型分AC型和A型
- 正常使用条件
周围介质温度不高于＋40℃和不低于－5℃，且24h的平均值不超过＋35℃。
海拔2000m及以下。
安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度下可以有较高的相对湿度，例如20℃时达90％。对于温度变化偶尔产生的凝露应采取特殊措施。
污染等级为3级。
断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。
断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
断路器应安装在没有雨雪侵袭的地方。

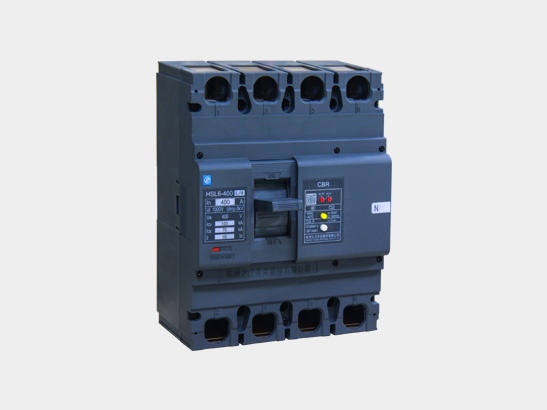

| 型号 | HSL6-100 | HSL6-250 | HSL6-400 | HSL6-630 | ||||||
| 额定电流 A | 10、16、20、25、32、40、50、63、80、100 | 100、125、140、160、180、200、225、250 | 225、250、315、350、400 | 400、500、630 | ||||||
| 分断等级 | H | L | H | L | H | L | H | L | ||
| 极数 | 3/4 | |||||||||
| 额定绝缘电压 V | 1000 | |||||||||
| 额定冲击耐受电压 V | 8000 | |||||||||
| 额定工作电压 V | AC400 | |||||||||
| 极限短路分断能力kA | AC400V | 50 | 85 | 50 | 85 | 70 | 100 | 70 | 100 | |
| 运行短路分断能力kA | AC400V | 50 | 50 | 50 | 50 | 70 | 70 | 70 | 70 | |
| 剩余电流保护
I△n(A) |
AC型 | 非延时 | 0.03-0.1-0.3-0.5 | / | ||||||
| 非延时、
延时可调 |
0.1-0.3-0.5-1 | 0.1-0.3-0.5-1 | ||||||||
| 0.3-1-3-10 | 1-3-10-30 | |||||||||
| A型 | 非延时 | 0.03-0.1-0.3-0.5 | / | |||||||
| 非延时、
延时可调 |
0.1-0.3-0.5-1 | 0.1-0.3-0.5-1 | ||||||||
| 操作性能（寿命） 次 | 有载 | 8000 | 8000 | 7500 | 7500 | |||||
| 无载 | 20000 | 20000 | 20000 | 15000 | ||||||
| 外形尺寸（宽×高×深） | 三极 | 92×150×93 | 107×165×90 | 150×258×107 | 210×280×115.5 | |||||
| 四极 | 122×150×93 | 142×165×90 | 198×258×107 | 280×280×115.5 | ||||||
